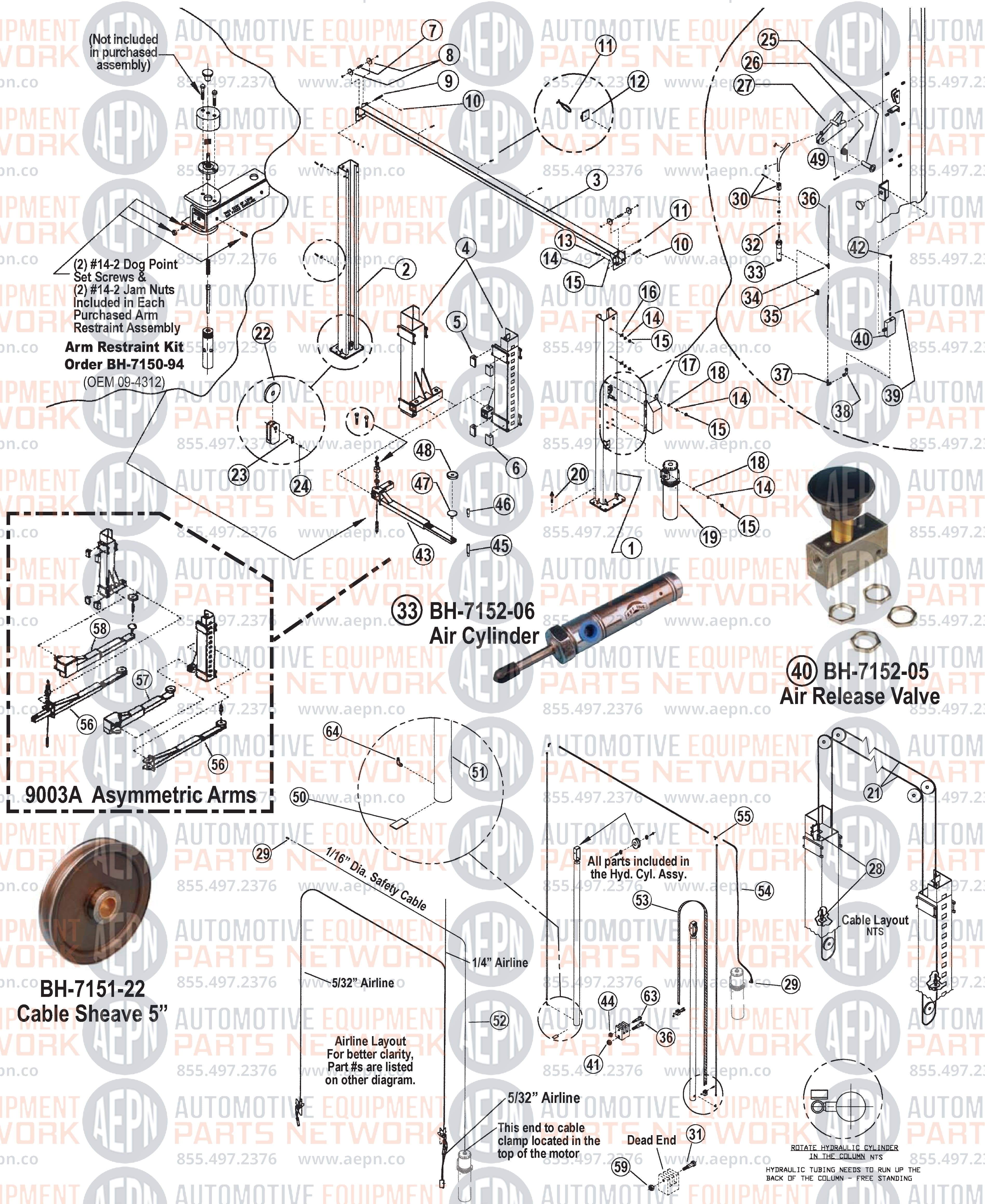

ALM 9003 Parts Breakdown
Click on the part number for more information
| ITEM | PART NO | DESCRIPTION |
|---|---|---|
| ITEM | PART NO | DESCRIPTION |
| 1 | Call For Details | Column - Control Side |
| 2 | Call For Details | Column - Idle Side |
| 3 | Call For Details | Overhead Weldment |
| 4 | Call For Details | Carriages |
| 5 | Call For Details | Slider Block |
| 6 | Call For Details | Slider Block |
| 7 | Call For Details | Pulley Pin |
| 8 | BH-7151-22 | Cable Sheave 5 |
| 9 | Call For Details | Pin |
| 10 | F-CP-187-1750 | Cotter Pin 3/16 x 1-3/4 |
| 11 | BH-7153-90 | Wire Tie 5-1/2 |
| 12 | BH-7155-63 | Hose Tie Mounting Clip |
| 13 | F-HC-0312-18-1000 | Hex Bolt 5/16-18 x 1 |
| 14 | F-LW-0312 | Split Lockwasher 5/16 |
| 15 | F-HN-0312-18 | Hex Nut 5/16-18 |
| 16 | BH-7157-38 | Hose Mounting Clip |
| 17 | BH-7151-60 | Lock Cover |
| 18 | F-FW-0312-SAE | Washer 5/16 |
| 19 | BH-7006-01 | Hyd. Power Unit 1PH |
| 19 | BH-7006-03 | Hyd. Power Unit 3PH |
| 20 | BH-7075-03L | 3/4 x 5-1/2 Wedge Anchor |
| 21 | Call For Details | Cable |
| 22 | BH-7151-22 | Cable Sheave 5 |
| 23 | Call For Details | Clip |
| 24 | F-HC-0250-20-0500 | Hex Bolt 1/4-20 x 1/2 |
| 25 | BH-7157-30 | Safety Dog Axle |
| 26 | BH-7152-26 | Spring |
| 27 | BH-7157-29 | Safety Dog |
| 28 | F-LN-0750-10 | Locknut 3/4-10 |
| 29 | BH-7153-35 | Male Elbow 3/8 x 3/8 NPT |
| 30 | BH-7157-33 | Air Cylinder Clevis |
| 31 | F-SB-0312-1500 | Shoulder Bolt 5/16 x 1-1/2 |
| 32 | BH-7151-26 | Lockwasher |
| 33 | BH-7152-06 | Air Cylinder |
| 34 | BH-7155-54 | Branch Tee 5/32 Hose x 1/8 NPT |
| 35 | BH-7152-25 | Male Elbow |
| 36 | BH-7153-52 | Socket Head Capscrew 7/16-14 x 3 |
| 37 | BH-7153-99 | Plug-In Elbow 5/32 to 5/32 |
| 38 | BH-7152-25 | Male Elbow |
| 39 | BH-7153-96 | Male Connector 1/4 to 1/8 NPT |
| 40 | BH-7152-05 | Air Release Valve |
| 41 | BH-7153-72 | Locknut 7/16-14 |
| 42 | BH-7153-94 | Male Connector 1/4 Hose to 1/4 NPT |
| 43 | Call For Details | Arms |
| 44 | BH-7153-70 | Security Locknut 1/4-20 |
| 45 | Call For Details | Height Extension |
| 46 | BH-7157-14 | 3 Arm Pad Extension |
| 47 | BH-7150-21 | Adapter Base Drop-In |
| 48 | BH-7150-02 | Rubber Pad |
| 49 | BH-7157-31 | Cotter Pin 3/16 x 1-1/2 |
| 50 | BH-7153-38 | Cylinder Shim |
| 51 | BH-7151-66 | Hydraulic Cylinder with Roller |
| 51 | BH-7150-62 | Hydraulic Cylinder Inverted |
| 51 | BH-7152-36 | Seal Kit for Chain Over Cyl. |
| 52 | BH-7050-01 | 1/16 Safety Cable |
| 53 | BH-7153-68 | 3/4 Pitch Leaf Chain 84 pitches |
| 54 | BH-7151-69 | Overhead Hose |
| 55 | BH-7153-36 | Tee Union 3/8 x 3/8 x 3/8 |
| 56 | BH-7156-95 | Rear Arm without Pickup Pad |
| 57 | Call For Details | Short Arm - Control Side |
| 58 | Call For Details | Short Arm - Idle Side |
