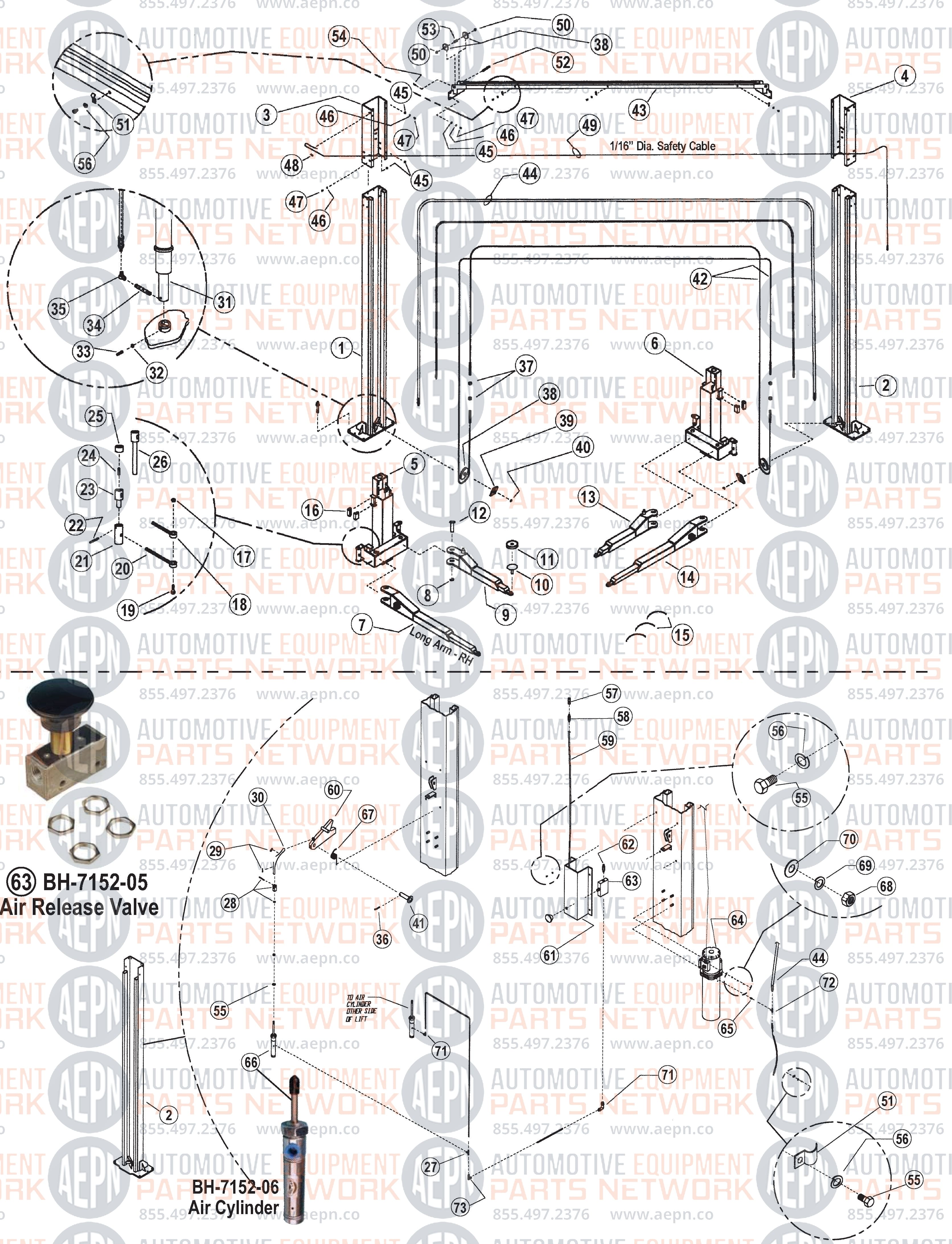

ALM 9002A Parts Breakdown
Click on the part number for more information
| ITEM | PART NO | DESCRIPTION |
|---|---|---|
| ITEM | PART NO | DESCRIPTION |
| 1 | Call For Details | Column - Idle Side |
| 2 | Call For Details | Column - Control Side |
| 3 | Call For Details | Extension - Idle Side |
| 4 | Call For Details | Extension - Control Side |
| 5 | Call For Details | Carriage - Idle Side |
| 6 | Call For Details | Carriage - Control Side |
| 7 | Call For Details | Long Arm - RH - Idle Side |
| 8 | BH-7153-77 | 1-1/2 Snap Ring |
| 9 | Call For Details | Short Arm - Idle Side |
| 10 | BH-7154-07 | Spin Up Adapter |
| 11 | BH-7150-02 | Rubber Arm Pad |
| 12 | BH-7154-03 | Arm Pin |
| 13 | Call For Details | Short Arm - Control Side |
| 14 | Call For Details | Long Arm - Control Side |
| 15 | BH-7153-90 | Wire Tie 5-1/2 |
| 16 | BH-7157-49 | Slider Block |
| 17 | F-LN-0750-10 | 3/4-10 Lock Nut |
| 18 | BH-7151-06 | Arm Lock Rod |
| 19 | F-HC-0375-10-3000 | 3/8-16 x 3 HHCS |
| 20 | BH-7157-54 | Arm Restraint Rod |
| 21 | BH-7151-14 | Housing |
| 22 | F-RP-250-1750 | 1/4 x 1-3/4 Roll Pin |
| 23 | BH-7151-13 | Plunger |
| 24 | BH-7151-12 | Spring |
| 25 | BH-7151-11 | End Cap |
| 26 | BH-7152-19 | Arm Restraint Rod |
| 27 | BH-7155-54 | Branch Tee 5/32 Hose to 1/8 NPT |
| 28 | BH-7157-33 | Air Cylinder Clevis |
| 29 | BH-7153-84 | Cable Clamp 1/16 |
| 30 | BH-7157-32 | Cable 1/16 x 5.7 |
| 31 | BH-7150-62 | Hydraulic Cylinder |
| 32 | F-HN-0375-16 | Hex Nut 3/8-16 |
| 33 | F-SS-0375-16-1500 | Dog Point Set Screw 3/8-16 x 1-1/2 |
| 34 | BH-7151-37 | Pipe Nipple |
| 35 | BH-7153-37 | Female Elbow 3/8 x 1/4 |
| 36 | F-CP-187-1750 | Cotter Pin 3/16 x 1-3/4 |
| 37 | F-NL-0500-13 | Nylock Lock Nut 1/2-13 |
| 38 | BH-7150-20 | 4 Cable Pulley |
| 39 | BH-7157-15 | Sheave Guard |
| 40 | BH-7150-70 | .75 E-Clip |
| 41 | BH-7157-30 | Safety Dog Axle |
| 42 | BH-7152-34 | Equalizer Cable |
| 43 | Call For Details | Overhead Weldment |
| 44 | BH-7157-53 | Hose |
| 45 | BH-7154-63 | Security Locknut 3/8-16 |
| 46 | F-FW-0375-SAE | Washer 3/8 |
| 47 | F-HC-0375-16-1250 | Hex Bolt 3/8-16 x 1-1/4 |
| 48 | BH-7153-84 | Cable Clamp 1/16 |
| 49 | BH-7154-09 | Wire Cable 1/16 x 220 |
| 50 | BH-7157-17 | Spacer Tube |
| 51 | BH-7157-38 | Hose Mounting Clip |
| 52 | BH-7157-19 | Sheave Pin |
| 53 | BH-7157-18 | Spacer Tube |
| 54 | F-CP-187-1750 | Cotter Pin 3/16 x 1-3/4 |
| 55 | BH-7151-26 | Lockwasher |
| 56 | F-LW-0250 | Split Lockwasher 1/4 |
| 57 | BH-7157-55 | Connector |
| 58 | BH-7153-94 | Male Connector |
| 59 | BH-7157-35 | Air Line 50' Roll |
| 60 | BH-7157-29 | Safety Dog |
| 61 | BH-7151-60 | Lock Cover |
| 62 | BH-7153-96 | Male Connector 1/4 to 1/8 NPT |
| 63 | BH-7152-05 | Air Release Valve |
| 64 | BH-7006-01 | Hyd. Power Unit 1PH |
| 64 | BH-7006-03 | Hyd. Power Unit 3PH |
| 65 | BH-7157-23 | Nipple 3/8 NPT x 1-1/2 |
| 66 | BH-7152-06 | Air Cylinder |
| 67 | BH-7152-26 | Spring |
| 68 | F-HC-0312-18-0500 | 5/16-18 x 1/2 Hex Head Capscrew |
| 69 | F-LW-0312 | Split Lockwasher 5/16 |
| 70 | F-FW-0312-SAE | Washer 5/16 |
| 71 | BH-7152-25 | Male Elbow |
| 72 | BH-7157-24 | Female Tee 3/8 NPT |
| 73 | BH-7153-99 | Plug-In Elbow 5/32 to 5/32 |
